RS DY 1系列智能交直流一體化電源系統

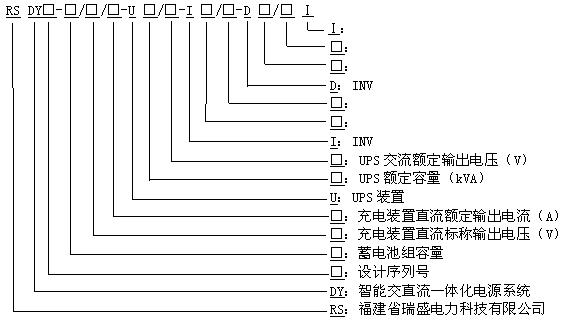

1、型號說明：

2、簡介：

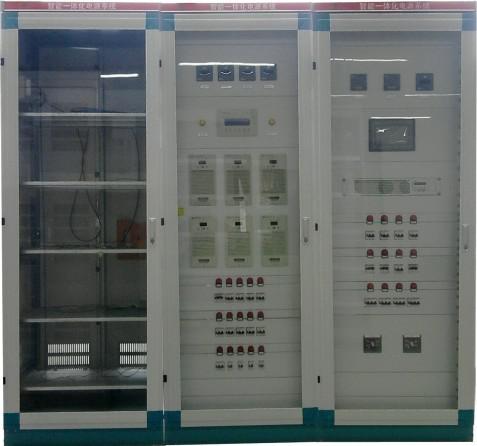

RS DY1系列智能交直流一體化電源系統主要應用在電網、發電等領域，作為所有電力自動化系統、通訊系統、遠方執行系統、高壓斷路器的分合閘、繼電保護、自動裝置、信號裝置等的交、直流不間斷電源。它的質量直接關系到電網的安全運行，是發電設備和輸變電設備的“心臟”。

目前變電站一般配置三套各自獨立的操作電源系統，即直流操作電源(DC)、通信電源、交流不間斷電源(UPS)，每套電源系統單獨配置蓄電池室、蓄電池組和監控管理系統。

為控制、信號、保護、自動裝置以及某些執行機構等供電的直流電源系統，通常稱為直流操作電源。為微機、載波、消防等設備供電的交流電源系統，通常稱為交流操作電源；為交換機、遠動等通信設備供電的直流電源系統，則稱為通信電源。

3、特點：

將直流電源、電力用交流(UPS)或電力用逆變電源(INV)、通信用直流變換電源(DC／DC)等裝置組合為一體，共享直流電源的蓄電池組， 并統一監控的成套設備。根據變電站存在的電源類型及其特點，考慮目前運行管理體制的差別，我司一體化不間斷電源可按現場運行管理體制進行設計。

4、技術指標：

（1）、交流額定輸入電壓

單相：220V 。

三相：380V。

（2）、交流額定輸入頻率

50Hz。

（3）、直流額定輸出電壓

25,50,115,230V。

（4）、直流標稱輸出電壓

24,48,110,220V。

（5）、充電裝置額定輸出電流

5，10,15,20,30,40,50,60,80,100,160,200,250,315,400，500A

（6）、蓄電池組額定容量

10AH～3000AH

（7）、設備負載等級

設備負載等級為一級（即連續輸出額定電流）。

（8）、交流額定輸出電壓

單相：220V。

三相：380V。（注：若有特殊電壓條件，請與我司協商確定）

（9）、交流額定輸出頻率

50Hz。（注：若有特殊頻率條件，請與我司協商確定）

（10）、交流額定輸出容量

單相輸出：1，2,3,5,7.5,10,15,20,25,30kVA。

三相輸出：7.5,10,15,20,30,40,50,75,100,125kVA。
