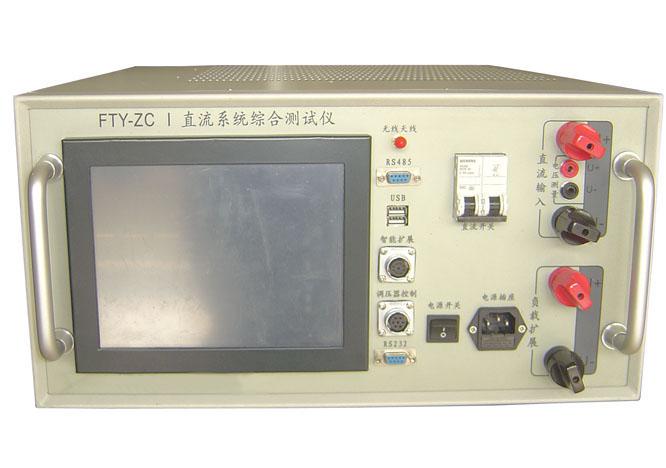

RSY-ZC 直流系統綜合測試儀

目前，對于直流電源的檢測不具備調整交流輸入電壓的設備，只能采用市電交流，因此不能檢驗交流輸入電壓變化情況下穩壓精度、穩流精度及紋波系數的參數，而充電機往往在輸入交流電壓變化時穩壓精度不能滿足要求；而且現場一般通過電爐絲調節充電機輸出電壓、電流，但輸出容量往往過小，達不到規定的范圍。造成現場人員不能按照規定進行全部測試點的檢測等后果，特別是一些易發現問題的極限點的檢測。為解決因檢測設備不具全而無法得到直流電源系統實際運行參數的問題，我司研制了一套適合于電力系統變電所（站）使用的移動式直流電源微機檢測裝置——直流系統綜合測試儀。

 該裝置是集多年的研制成果和長期現場運行經驗，綜合國內外相關先進技術推出的?？蓪崿F不同容量充電機以及500AH及以下蓄電池組容量的檢測和試驗，并能準確可靠的測試出變電站直流電源系統的穩壓精度、穩流精度、紋波系數、放電容量等參數。

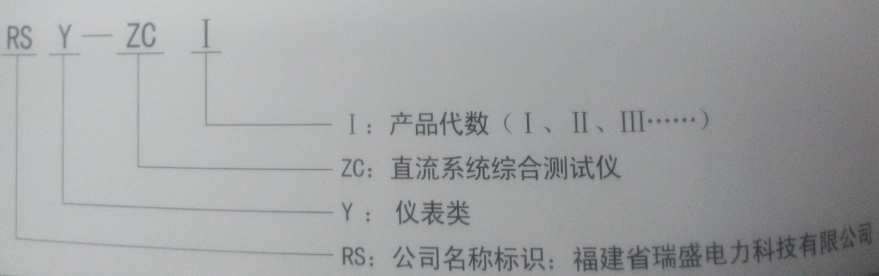

產品選型

主要功能特點

?強大的測試功能

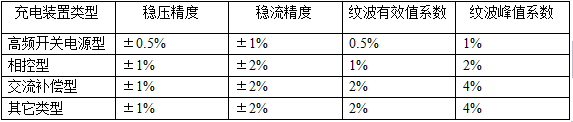

對充電機性能測試：

1）穩壓精度測試     2）紋波有效值系數及紋波峰值系數測試

3）穩流精度測試     4）穩壓限流特性測試

5）穩流限壓特性測試 6）功率因數及效率測試

對蓄電池組：

1）恒流放電，電流可精確到0.05A；

2）放電電流：單機0~30A，擴展后可到100A；

3）可外接電池巡檢儀：電池巡檢儀有兩種接口方式，一為無線方式，二為線方式；

4）多種自動終止方式：電池組終止電壓到、規定放電容量到、放電時間到、單體電池終止電壓到。

?采用高可靠工控主板作為主控系統，真彩液晶屏及觸摸屏作為顯示和輸入設備，全中文Windows界面，功能強大、使用方便，操作簡單。

?采用三相自動數控調壓器，輸出精度高、功率大，波形不變形。電壓穩定度好。

?采用新型大功率純阻性器件為負載，具有負載能力強、線性度好、精度高、體積小、重量輕，放電無明火等優良特點。

?阻性負載采用8421碼有序排列，可任意組合為用戶所需的負載。

?可連接計算機，由計算機遠程控制操作。

?強大的數據保存及查詢功能，可保存大量的現場測試數據，并可隨時查詢。

?具有USB接口，數據可很方便地拷貝到U盤，方便數據的采集、分析及打印。

?可外接電池巡檢儀，對單只電池電壓檢測，并根據單只電池電壓設置報警電壓、終止電壓，使裝置自動停止運行。

技術參數

?工作電源：交流220V±15%  頻率50HZ2）功率消耗：≤100W

?環境溫度：-20℃-- +55℃4）測量精度：≤0.1%

?三相調壓裝置額定功率：6KVA，額定電流：8A（訂貨注明）

?額定放電電流：單機放電電流0~30A，外接擴展可至100A
